提及“android架構設計,android架構圖”,先從谷歌公開的體系結構圖上開始吧,本著拿來主義的原則,直接貼圖。開始就從了解體系架構入手吧。
從圖上可以看出一共有四層結構,從下到上分別為:
1-----Linux 內核層
2-----中間件層
3-----應用程序框架層
4-----應用程序?qū)?

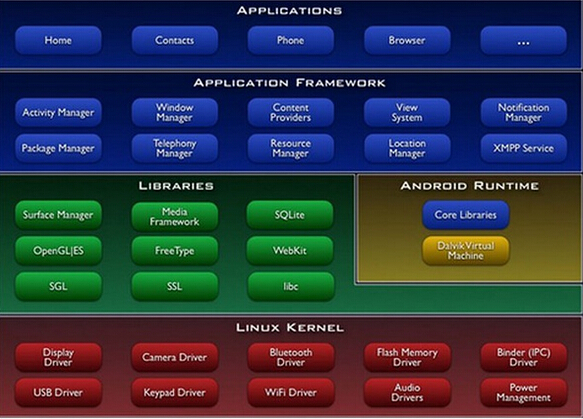

谷歌公開的體系結構圖
下面咱們依次分層細談吧,先把模塊打散,然后再組裝吧,自己畫的,雖然丑點吧,畢竟是自己的,ok,就這樣了,這玩意也沒有必要,也不必過下美圖秀秀。

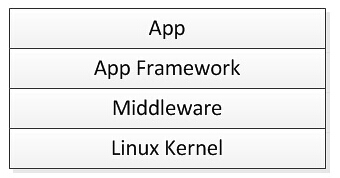

一、系統分層架構圖,簡化版的

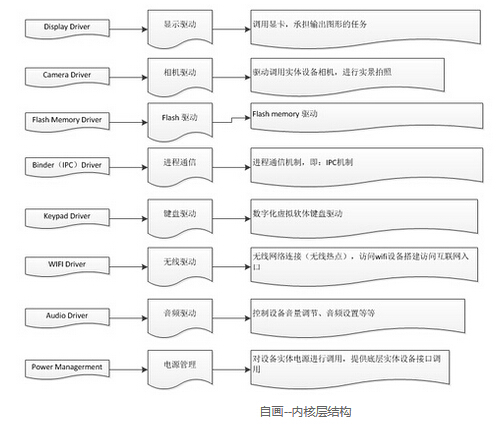

二、Linux內核層
1--------------------
從下到上來吧,Android 核心內核使用了Linux 2.6的內核,為了便于商用,那幫家伙將Linux中的GUN協議部分進行取代。里面集成了調用實體設備的驅動程序,用來驅動真實實體設備。并暴漏接口調用給上一層,即中間件層。
三、中間件層
2--------------------
中間件層--從體系架構圖中可以看出,該層主要的功能分成了兩塊:運行庫和運行時。并封裝了相應的接口調用給應用程序框架層

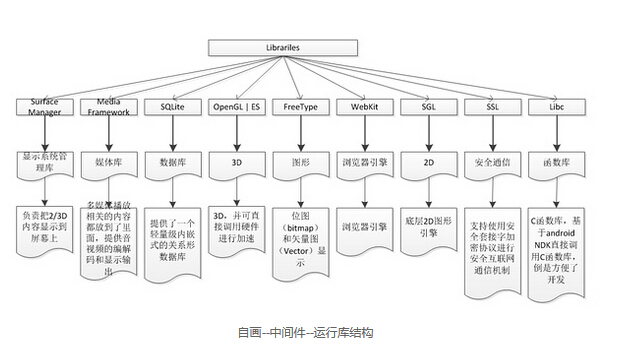

=================運行庫
系統運行庫層:當我們使用Android應用框架時,Android系統會通過一些C/C++庫,來支持對我們使用的各個組件,使其能更好滴為開發者服務,比如里面列舉一些主要的庫:
①---Bionic系統C庫-----C語言標準庫,系統最底層的庫,C庫通過Linux系統來調用;
②---多媒體庫(MedioFrameword)-----Android系統多媒體庫,基于PacketVideo OpenCORE,該庫支持多種常用的音頻、視頻格式的回放和錄制以及一些圖片,比如:MPEG4、MP3、AAC、AMR、JPG、PNG等
③---SGL-----2D圖形引擎庫
④---SSL-----位于TVP/IP協議與各種應用層協議之間,為數據通訊提供支持。
⑤---OpenGL | ES -----3D效果的支持
⑥---SQLite-----輕量級關系型數據庫
⑦---Webkit-----Web瀏覽器引擎
⑧---FreeType-----位圖(Bitmap) 及 矢量(Vector)

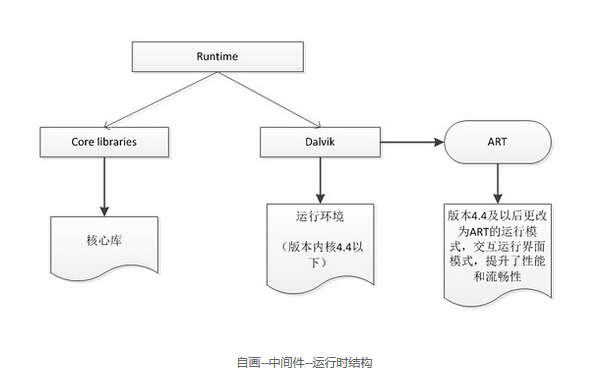

===============運行時
運行時里面最重要的應該算是虛擬機吧。Dalvik是google自己設計的用于Android平臺的Java虛擬機(.dex格式是專為Dalvik設計的一種壓縮格式,適合內存和處理器速度有限的系統)這是在android4.4之前的版本了。android 4.4及以后的版本,谷歌直接祭出了ART(Android Runtime),用來取代Dalvik,運行模式確實提高了不少,優化了性能和流暢性。
比較一下二者的不同吧:
------Dalvik:應用每次運行的時候,字節碼都需要通過即時編譯器轉換為機器碼,這會拖累應用的運行效率。
------ART:應用在第一次安裝的時候,字節碼就會預先編譯成機器碼,使其成為真正的本地應用(這個過程叫做預編譯[AOT,Ahead-Of-Time]),這樣的話,應用的啟動(首次)和執行都會變得更加快速。
反正就是ART比Dalvik強就是了。

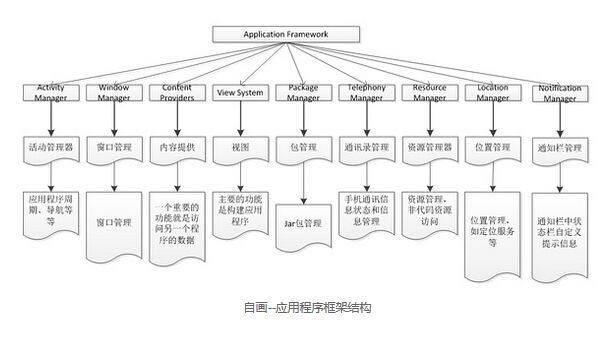

四、應用框架層
3--------------------
應用程序框架層---封裝了開發應用所需要的核心API框架,提供了豐富多彩的組件,這樣簡化了程序開發的架構設計,但也必須遵守其框架的開發原則,開發自主性上被限制住了。該層封裝了SDK,提供了API給上一層調用使用。
SDK中內置了一些對象,其中最重要的組件有四個:Activities、Intents、Services以及Content Providers。
1--------------
Activities 活動:
一個活動就是一個用戶界面。一個應用程序可以定義一個或者多個活動,每個活動都能夠保存和恢復自身的狀態。
2--------------
Intents 意向:
Intent是描述一個特定活動的一種機制,比如“選取照片”、“撥打電話”等具體的動作。在Android機制中所有的東西都是通過Intents完成的,這樣開發者有機會替代或重用大量的組件。
比如有一個“發送郵件”的Intent,當你應用程序需要發送郵件時可以激活這個Intent。開發者甚至可以重新編寫一個新的郵件應用程序,并注冊為活動以處理這個Intent代替標準的郵件應用程序。
那么,其他的應用程序就可以使用新編寫應用程序來發送郵件了。
3--------------
Services 服務:
一個服務Service就是運行在后臺,沒有用戶直接交互的任務(與Unix daemon類似)。
比如要做一個音樂播放器,可能會被另一個活動激活,但音樂是需要作為背景音樂播放,那么這種程序就可以考慮作為一種服務Service。然后別的活動可以來操作這個播放器。Android中內置了很多服務,可以方便滴使用API進行訪問。
4--------------
Content Providers 內容提供者:
一個內容提供者content provider就是由自定義的API封裝讀寫操作的一套數據。Content Provider是不同應用程序之間共享全局?jǐn)?shù)據最好的方式。比如,Google提供了聯系人的Content Provider,包括姓名、地址、電話等所有信息在內的聯系方式能夠被所有應用程序使用。
五、應用程序
4--------------------
應用程序?qū)樱_發豐富多彩的應用程序。
先總結成這個樣子吧,自己也是初學,慢慢加深理解吧!
